सार
परिशुद्धता धातु ट्यूब गठनमा संलग्न उत्पादकहरूले सानो-ब्याच र बहु-आकारको पाइप प्रशोधन कार्यहरू सुव्यवस्थित गर्न स्थिर, लचिलो बनाउने उपकरणहरू खोज्छन्।ह्यामरिङ राउन्ड पाइप झर्ने मेसिनपारंपरिक एकल-स्पेसिफिकेशन पाइप संकुचन उपकरणको सीमा तोड्दै, गोंग-टिप ट्यूबहरू, एकल-हेड ट्यूबहरू र ताप रनर ट्यूबहरूको लागि मानकीकृत व्यास घटाउने उपचार प्रदान गर्दछ। यस लेखले संरचनात्मक डिजाइन, कोर प्रशोधन क्षमता, मोल्ड प्रतिस्थापन दक्षता र ह्यामर-प्रकारको पाइप संकुचन उपकरणको व्यावहारिक अनुप्रयोग परिदृश्यहरू अन्वेषण गर्दछ, कसरी यसको मेकानिकल ह्यामर बनाउने तर्कले समग्र उत्पादन स्थिरता र परिचालन लचिलोपनलाई जटिल सहायक तताउने समर्थन प्रणालीहरूमा निर्भर नगरी सुधार गर्दछ। यसले हाइड्रोलिक एक्स्ट्रुजन संकुचन उपकरणसँग ह्यामर संकुचन संरचनाहरूको अपरेटिङ थ्रेसहोल्ड पनि तुलना गर्दछ, मेसिनको मुख्य कार्यसम्पादन मापदण्डहरूसँग मिल्ने अनुकूलनीय उत्पादन अवस्थाहरूको सारांश दिन्छ, र यसको एकीकृत पावर एसेम्बली र प्रतिस्थापन गर्न मिल्ने मोल्डहरू द्वारा ल्याइएको दीर्घकालीन परिचालन स्थिरताको विश्लेषण गर्दछ।
सामग्रीको तालिका (सम्बन्धित सामग्रीमा जान प्रत्येक खण्डमा क्लिक गर्नुहोस्)
- 1. हथौड़ा-प्रकार पाइप व्यास घटाउने उपकरण पछाडि कोर कार्य तर्क
- 2. हथौडा ट्यूब संकुचन उपकरणको पूर्ण आन्तरिक संरचना संरचना
- 3. बहु-विनिर्देशन ट्युबिङ प्रशोधन को लागी मानक प्रदर्शन प्यारामिटर दायरा
- ४. फास्ट मोल्ड रिप्लेसमेन्ट मेकानिजमले उत्पादन लाइनहरूमा उपकरणको डाउनटाइम घटाउँछ
- 5. मुख्य अनुप्रयोग ट्यूब प्रकारहरू ह्यामरिङ स्क्रिनिङ फारमिङ टेक्नोलोजीको लागि उपयुक्त
- 6. हथौडा संकुचन संरचना र हाइड्रोलिक पाइप संकुचन उपकरण बीच तुलना
- 7. गठन मोल्डहरूको सेवा जीवन विस्तार गर्न सञ्चालन मानकीकरण
- 8. ट्यूब संकुचन उपकरणको लागि साझा उत्पादन लेआउट मिलान योजनाहरू
- 9. ट्यूब ह्यामर संकुचन प्रशोधन बारे प्रायः सोधिने प्राविधिक प्रश्नहरू
- 10. प्रेसिजन ट्यूब गठनको लागि अनुकूलित प्रशोधन समाधानहरू पहुँच गर्नुहोस्
1. हथौड़ा-प्रकार पाइप व्यास घटाउने उपकरण पछाडि कोर कार्य तर्क
धातु ट्यूब व्यास संकुचन एक चिसो गठन प्रक्रिया हो जसले पाइप बाहिरी व्यास को एक समान कमी प्राप्त गर्न गोल ट्यूब को बाहिरी पर्खाल कम्प्रेस गर्दछ, र हथौड़ा गठन मोड पाइप छेउ को क्रमिक आकार को पूरा गर्न को लागी निरन्तर चक्रीय मेकानिकल प्रभाव मा निर्भर गर्दछ। पूरै पाइप खण्डमा स्थिर दबाब लागू गर्ने एक-समय हाइड्रोलिक एक्सट्रुसन गठनको विपरीत, ह्यामर-प्रकारका उपकरणहरूले पाइप सतहमा आवधिक प्रभाव बल लागू गर्न, ट्यूब पर्खालमा समान रूपमा गठनको दबाब फैलाउन र स्थानीय विकृति, क्र्याक वा झुर्राउने दोषहरू बेवास्ता गर्न रेसिप्रोकेटिङ ह्यामर हेडहरू प्रयोग गर्दछ जुन प्रायः स्थिर एक्सट्रुजन प्रक्रियामा हुन्छ।
आन्तरिक शक्ति प्रसारण प्रणालीले मुख्य मोटरको रोटेशन बललाई ह्यामर असेंबलीको उच्च आवृत्ति पारस्परिक प्रभाव आन्दोलनमा रूपान्तरण गर्दछ। प्रत्येक प्रभाव कार्यले पाइपको छेउमा सानो आकारको विकृति लागू गर्दछ, र आवश्यक व्यास संकुचन आकार समाप्त गर्न सयौं निरन्तर प्रभाव चक्रहरू जम्मा हुन्छन्। यो कम एकल-बिन्दु विरूपण तनावले प्रभावकारी रूपमा पातलो-भित्ता राउन्ड ट्यूबहरूको आन्तरिक धातु अन्न संरचनालाई सुरक्षित गर्दछ, गठन पछि समान पर्खाल मोटाई वितरण कायम राख्छ, जुन टाइट आयामी सहिष्णुता नियन्त्रण चाहिने समाप्त ट्यूबहरूको लागि महत्वपूर्ण छ।
बारम्बार ट्यूब स्पेसिफिकेशन स्विचिङको साथ सानो-ब्याच अर्डरहरू ह्यान्डल गर्ने उत्पादन कार्यशालाहरूको लागि, यो प्रभाव बनाउने तर्कले अद्वितीय परिचालन लाभहरू ल्याउँछ। स्थिर हाइड्रोलिक संकुचन गर्ने मेसिनहरूलाई फारम पूरा गर्न लामो दबाब होल्डिङ समय चाहिन्छ, जबकि ह्यामर प्रभावले पाइप क्ल्याम्पिङ पछि सेकेन्ड भित्र सम्पूर्ण संकुचन प्रक्रिया पूरा गर्दछ। निरन्तर चक्रीय प्रभाव मोडले प्राय जसो परम्परागत धातु पाइपहरूको लागि सहायक उपकरणहरू प्रि तताउने आवश्यकतालाई पनि कम गर्छ, प्रशोधन स्टेशनको समर्थन सुविधा लेआउटलाई सरल बनाउँछ र उत्पादन फ्लोरमा अतिरिक्त ठाउँ ओगटेको कम गर्दछ।

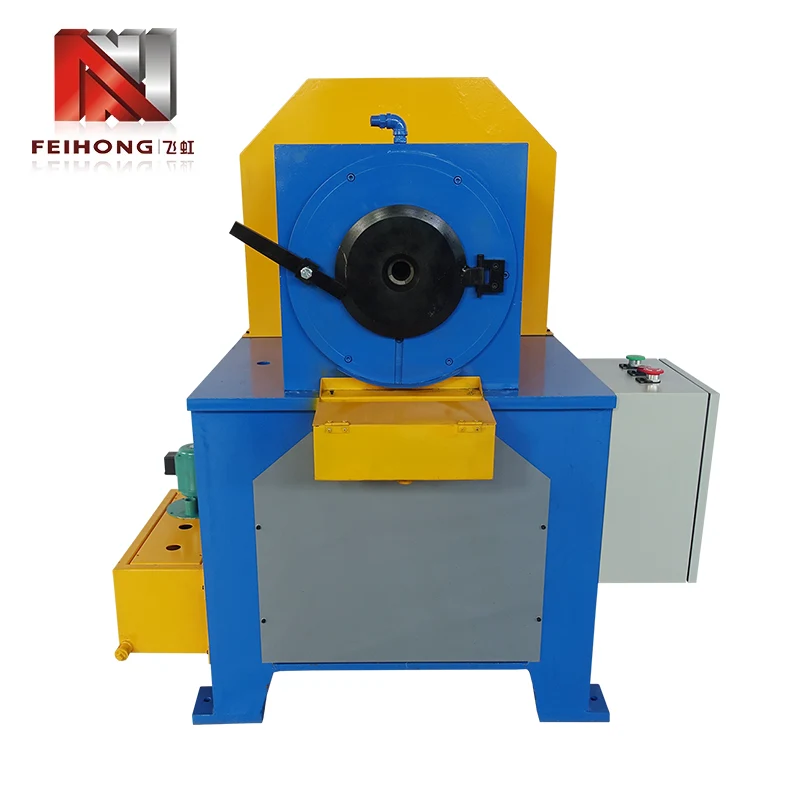

2. हथौडा ट्यूब संकुचन उपकरणको पूर्ण आन्तरिक संरचना संरचना
2.1 मुख्य शक्ति ड्राइविंग विधानसभा
कोर पावर मोड्युलले स्थिर प्रसारण गियर सेटहरूसँग मिलेको एकीकृत 7.5KW मोटरलाई अपनाउँछ, मध्यवर्ती ऊर्जा हानि बिना ह्यामर कार्यान्वयन इकाईमा पावर स्थानान्तरण गर्दछ। मोटरलाई डस्टप्रुफ र कम्पन आइसोलेसन प्याडको साथ सिल गरिएको उपकरण क्याबिनेट भित्र फिक्स गरिएको छ, जसले उच्च-फ्रिक्वेन्सी ह्यामर अपरेशनको क्रममा उत्पन्न हुने मेकानिकल कम्पन र वरपरका प्रशोधन स्टेशनहरूको लागि कम आवाज हस्तक्षेपलाई दबाउँछ। सिल गरिएको क्याबिनेट संरचनाले धातुको फोहोर र कूलिङ स्नेहकलाई मोटर विन्डिङमा प्रवेश गर्नबाट रोक्छ, लामो-शिफ्ट उत्पादन अवस्थाहरूमा पावर इकाईको निरन्तर चल्ने समय विस्तार गर्दछ।
ट्रान्समिसन गियर सेटले परिशुद्ध गियर मेसिङ क्लियरेन्स कन्ट्रोलको साथ पहिरन प्रतिरोधी मिश्र धातु सामग्रीहरू प्रयोग गर्दछ, गियर जम्पिङ र हजारौं काम घण्टा पछि पावर आउटपुट क्षीणनबाट बच्न। एक निर्मित ओभरलोड सुरक्षा कम्पोनेन्टले स्वचालित रूपमा बिजुली आपूर्ति काट्छ जब पाइप क्ल्याम्पिंग स्थिति विचलित हुन्छ वा विदेशी कडा वस्तुहरू गठन क्षेत्रमा प्रवेश गर्दछ, हथौडा टाउको र प्रसारण संरचनामा अपरिवर्तनीय क्षति रोक्न।
2.2 ह्यामर इम्प्याक्ट गठन कार्यान्वयन एकाइ
ह्यामर हेड ग्रुप पाइप क्ल्याम्पिङ एक्सिसको वरिपरि वितरित धेरै सममित मिश्र धातु हथौडा टुक्राहरू मिलेर बनेको पाइपको बाहिरी पर्खाललाई सम्पर्क गर्ने कोर बनाउने कम्पोनेन्ट हो। सञ्चालनको क्रममा, ह्यामरका टुक्राहरू बाहिरी र भित्री पारस्परिक रूपमा पाइपको सतहमा निरन्तर रेडियल प्रभाव बल सिर्जना गर्दा केन्द्रीय पाइप स्थिति शाफ्टको वरिपरि घुम्छन्। प्रत्येक हथौडा टुक्रा बदल्न सकिने पहिरन-प्रतिरोधी सम्पर्क आस्तीन संग सुसज्जित छ, जुन दैनिक मर्मत कठिनाई कम गर्दै, सम्पूर्ण ह्यामर एसेम्बली नहटाई स्वतन्त्र रूपमा विच्छेदन र प्रतिस्थापन गर्न सकिन्छ।
सेन्ट्रल पाइप पोजिसनिङ चकले सेल्फ-सेन्टरिङ क्ल्याम्पिङ डिजाइनलाई अपनाउँछ, स्वचालित रूपमा पाइप भित्ता मोटाई अनुसार क्ल्याम्पिङ तनाव समायोजन गरी पालिश धातु ट्यूबहरूको सतह खरोंच रोक्न। चकको अक्षीय मुभिङ स्ट्रोकले मेसिनद्वारा समर्थित पूर्ण संकुचन लम्बाइको दायरालाई कभर गर्दछ, 150mm देखि 6000mm सम्मका पाइपहरू स्थिर रूपमा अक्षीय विस्थापन बिना नै प्रभाव बनाउने चक्रहरूमा फिक्स गर्दछ।
2.3 मोल्ड द्रुत लक र स्थिति मोड्युल
मोल्डहरूले संकुचित पाइप छेउको अन्तिम बाहिरी व्यास आकार निर्धारण गर्दछ, र ह्यामर संकुचन उपकरणको मोल्ड फिक्सिंग संरचनाले परम्परागत बोल्ट फास्टनिंगको सट्टा द्रुत-रिलीज लकिंग फिक्स्चरहरू अपनाउँछ। स्थिति आधारमा मानकीकृत आकार क्यालिब्रेसन स्केलहरू छन्, अपरेटरहरूलाई प्रतिस्थापन पछि दोहोर्याइएको मापन बिना सही रूपमा मोल्ड स्थापना स्थितिहरू पङ्क्तिबद्ध गर्न अनुमति दिन्छ। सम्पूर्ण मोल्ड विच्छेदन र स्थापना प्रक्रियालाई लकिङ ह्यान्डलहरूको साधारण म्यानुअल घुमाउरो मात्र चाहिन्छ, सहायक छुट्याउन सक्ने उपकरणहरू जस्तै रेन्चहरू र स्क्रू ड्राइभरहरू हटाएर।
3. बहु-विनिर्देशन ट्युबिङ प्रशोधन को लागी मानक प्रदर्शन प्यारामिटर दायरा
उपकरण श्रृंखलाले अधिकतम प्रशोधन दायराद्वारा वर्गीकृत तीन मानक मोडेलहरू समावेश गर्दछ, कोर पावर कन्फिगरेसनलाई एकीकृत गर्दै विभिन्न पाइप व्यास अन्तरालहरूमा अनुकूलन क्षमता विस्तार गर्दै। पूर्ण प्यारामिटर दायराले स-साना सटीक पातलो ट्यूबदेखि बाक्लो औद्योगिक ताप ट्यूबहरू, हार्डवेयर, तताउने उपकरण र सटीक उपकरण निर्माण उद्योगहरूमा प्रयोग हुने मुख्यधारा ट्यूब प्रकारहरूलाई पूर्ण रूपमा कभर गर्दछ। निम्न तालिकाले सम्पूर्ण उपकरण श्रृंखलाद्वारा साझा गरिएको एकीकृत प्रशोधन क्षमता सूचकहरूलाई क्रमबद्ध गर्दछ:
| प्रदर्शन सूचक श्रेणी | पूर्ण श्रृंखला मानक प्यारामिटर स्कोप | व्यावहारिक उत्पादन आवेदन मूल्य |
|---|---|---|
| प्रशोधनयोग्य पाइप बाहिरी व्यास | 2 मिमी देखि 40 मिमी | माइक्रो प्रेसिजन ट्युबिङ र मध्यम आकारको औद्योगिक तताउने ट्यूबहरू कभर गर्दछ |
| समर्थित पाइप संकुचन लम्बाइ | 150mm देखि 6000mm सम्म | छोटो टिप गठन र लामो पूर्ण-खण्ड पाइप व्यास घटाउने मागहरू पूरा गर्दछ |
| मुख्य मोटर रेटेड पावर | ७.५ किलोवाट | निरन्तर 24-घण्टा नन-स्टप प्रशोधनको लागि स्थिर प्रभाव उत्पादन |
| मोल्ड प्रतिस्थापन पूरा समय | 10 मिनेट भित्र | स्पेसिफिकेशन स्विचिङको समयमा उत्पादन लाइन पर्खने समयलाई न्यूनतम गर्नुहोस् |
एकीकृत 7.5KW पावर कन्फिगरेसनले न्यूनतम 2mm माइक्रो ट्यूब वा अधिकतम 40mm बाक्लो पर्खाल ट्यूबहरू प्रशोधन गरे पनि निरन्तर प्रभाव बल आउटपुट सुनिश्चित गर्दछ। 6000mm नजिकको अल्ट्रा-लामो ट्यूबहरूको लागि, उपकरणले लामो-लम्बाइ गठन सञ्चालनको क्रममा आत्म-वजनको कारणले गर्दा पाइप झुकाउने विकृतिबाट बच्न, तेर्सो पाइप प्लेसमेन्ट कायम राख्न बाह्य सहायक पाइप समर्थन फ्रेमहरूसँग सहकार्य गर्न सक्छ। पोजिसनिङ चकको समायोज्य क्ल्याम्पिङ तनावले पातलो पर्खालको तामाको ट्युबहरू, मध्यम स्टिलका ट्युबहरू र बाक्लो स्टेनलेस स्टिलका ट्युबहरूलाई बनाइसकेपछि सतह इन्डेन्टेसन क्षति नगरी पनि अनुकूलन गर्छ।
४. फास्ट मोल्ड रिप्लेसमेन्ट मेकानिजमले उत्पादन लाइनहरूमा उपकरणको डाउनटाइम घटाउँछ
बारम्बार मोल्ड प्रतिस्थापन मिश्रित बहु-स्पेसिफिकेशन सानो ब्याच अर्डरहरू प्राप्त गर्ने निर्माताहरूको लागि उत्पादन लाइन स्थिरताको प्रमुख कारक हो। परम्परागत पाइप संकुचन गर्ने मेसिनहरूले बहु-समूह बोल्ट लकिङ मोल्डहरू अपनाउछन्, अपरेटरहरूलाई 30 मिनेट वा लामो डिसेम्बलिङ, क्यालिब्रेटिङ र मोल्डहरू फिक्सिङ पाइप साइजहरू स्विच गर्दा, र दोहोर्याइएको विघटनले पनि सजिलैसँग थ्रेड स्लाइडिङ र मोल्ड फिनिसिङ पाइप्सको स्थिति विचलनलाई असर गर्छ।
ह्यामर-प्रकारको पाइप संकुचन उपकरणमा निर्मित द्रुत मोल्ड प्रतिस्थापन संरचनाले सम्पूर्ण मोल्ड लक गर्ने तर्कलाई पुन: डिजाइन गर्दछ, सबै निश्चित बोल्ट कम्पोनेन्टहरू हटाउँछ र वसन्त कम्प्रेसन द्रुत लक ह्यान्डलहरू अपनाउने गर्दछ। सञ्चालन प्रवाहले जटिल क्यालिब्रेसन कार्य बिना सरल तीन-चरण अनुक्रम पछ्याउँछ:
- माथिल्लो मोल्ड पोजिशनिङ कभर प्लेट उठाउन साइड लक ह्यान्डल छोड्नुहोस्
- पुरानो बन्ने मोल्डलाई बाहिर निकाल्नुहोस् र नयाँ साइजको मोल्डलाई मानकीकृत पोजिसनिङ ग्रूभमा राख्नुहोस्
- कभर प्लेट तल थिच्नुहोस् र मोल्ड स्थिति र फिक्सिङ पूर्ण रूपमा समाप्त गर्न ह्यान्डल लक गर्नुहोस्
सम्पूर्ण सञ्चालन प्रक्रिया सहायक उपकरणहरू बिना एकल अपरेटरद्वारा 10 मिनेट भित्र समाप्त गर्न सकिन्छ, सीधा मोल्ड प्रतिस्थापन डाउनटाइम पारंपरिक बोल्ट-फिक्स्ड उपकरणको तुलनामा दुई-तिहाई भन्दा बढीले काटेर। मानकीकृत स्थिति ग्रोभले म्यानुअल क्यालिब्रेसन चरणहरू हटाउँछ, र मोल्ड आधारमा निर्मित मापन चिन्हहरूले सुनिश्चित गर्दछ कि प्रत्येक नयाँ मोल्ड एउटै तेर्सो र ठाडो स्थितिमा स्थापना भएको छ, त्यसैले प्रत्येक मोल्ड प्रतिस्थापन पछि संकुचित पाइपहरूको आयामी सहिष्णुतामा उतारचढाव हुँदैन।
दैनिक स्पेसिफिकेशन पाँच पटक भन्दा बढी स्विच गर्ने उत्पादन कार्यशालाहरूको लागि, यो द्रुत प्रतिस्थापन संयन्त्रले प्रत्येक शिफ्टमा उपकरणको प्रभावकारी काम गर्ने घण्टामा धेरै सुधार गर्दछ। अपरेटरहरूले अब मोल्ड समायोजनको लागि लामो प्रतीक्षा अवधि आरक्षित गर्न आवश्यक पर्दैन, र उत्पादन लाइनको निरन्तर प्रशोधन ताल स्थिर रूपमा कायम राख्न सकिन्छ, प्रभावकारी रूपमा श्रम इनपुट बढाएर वा काम गर्ने शिफ्टहरू विस्तार नगरी प्रति कार्य दिन प्रशोधन गरिएका समाप्त ट्यूबहरूको कुल संख्या बढाउन।
5. मुख्य अनुप्रयोग ट्यूब प्रकारहरू ह्यामरिङ स्क्रिनिङ फारमिङ टेक्नोलोजीको लागि उपयुक्त
हथौडा संकुचन प्रशोधन को प्रभाव गठन विशेषता कोमल फैलिएको विरूपण बल उत्पादन गर्दछ, त्यसैले यो विभिन्न भित्ता मोटाई र धातु सामग्री संग ट्यूब उत्पादनहरु को एक विस्तृत श्रृंखला फिट हुन्छ। परिशुद्धता निर्माण उद्योगहरूमा प्रयोग हुने धेरै मुख्यधारा ट्यूब कोटीहरूले यस उपकरणमा अतिरिक्त चिसो वा तातो पूर्व-उपचार प्रक्रियाहरू बिना नै व्यास घटाउने कार्य पूरा गर्न सक्छ, जसमा तल सूचीबद्ध चार कोर ट्यूब प्रकारहरू समावेश छन्:
5.1 हार्डवेयर सजावटी अवयवहरूको लागि गोंग-टिप ट्यूबहरू
गोंग-टिप ट्युबहरूलाई एकल पाइपको छेउमा कुनै सतहको स्क्र्याच बिना चिल्लो र एकसमान संकुचन चाहिन्छ, र पातलो-भित्ता ब्रास र आल्मुनियम मिश्र धातु गोंग-टिप ट्यूबहरू स्थिर हाइड्रोलिक एक्स्ट्रुजन दबाबमा क्र्याक हुने सम्भावना हुन्छ। ह्यामर बनाउने चक्रीय कम-तनाव प्रभाव मोडले व्यास घटाइ पूरा गर्दा ट्यूब सतहलाई अक्षुण्ण राख्छ, गठन पछि माध्यमिक सतह पालिश प्रक्रियाहरू बिना सजावटी ट्यूबहरूको पॉलिशिंग फिनिश कायम राख्छ।
5.2 एकल-हेड र डबल-हेडेड प्रेसिजन उपकरण ट्यूबहरू
प्रेसिजन इन्स्ट्रुमेन्ट सिंगल र डबल-हेड ट्युबहरूमा संकुचित छेउको समाक्षीयतामा कडा आवश्यकताहरू हुन्छन्, र असंगत स्थिर दबाबले डबल-हेडेड ट्यूबहरूको दुई छेउको अफसेट विकृति निम्त्याउँछ। सिमेट्रिकल डिस्ट्रिब्युसन ह्यामर हेड ग्रुपले पाइपको केन्द्रीय अक्षको वरिपरि एकसमान रेडियल प्रभाव बल लागू गर्दछ, संकुचन खण्डले मूल पाइप बडीसँग उत्तम समाक्ष्यता राख्छ, सटीक सेन्सिङ उपकरण र परीक्षण उपकरणहरूको एसेम्बली सहिष्णुता मानक पूरा गर्दछ।
५.३ मोल्डिङ उपकरणका लागि तातो धावक तताउने ट्यूबहरू
तातो धावक तताउने ट्यूबहरू मध्यम-मोटो पर्खाल स्टेनलेस स्टील ट्यूबहरूसँग सम्बन्धित छन्, जसलाई प्लास्टिक मोल्डहरूको आन्तरिक स्थापना गुहा फिट गर्न स्थिर संकुचन आवश्यक पर्दछ। 7.5KW स्थिर प्रभाव पावर आउटपुटले बाक्लो स्टेनलेस स्टील पाइप पर्खालहरू समान रूपमा कम्प्रेस गर्न सक्छ, असमान एक्स्ट्रुजन बलको कारणले गर्दा स्थानीय पाइप भित्ता पातलो हुनबाट जोगिन। बनेको तताउने ट्यूबहरूले मोल्ड रनरहरू भित्र स्थापना गरिसकेपछि एकसमान तातो प्रवाहको कार्यसम्पादन सुनिश्चित गर्दै, संकुचन खण्डको वरिपरि पर्खालको मोटाई एकरूपता कायम राख्छ।
5.4 अनुकूलन बहु-विशिष्टता सानो-ब्याच राउन्ड ट्यूबहरू
धेरै धातु प्रशोधन कारखानाहरूले हरेक हप्ता दर्जनौं विभिन्न पाइप व्यास आकारहरूसँग छरिएका साना ब्याच अर्डरहरू प्राप्त गर्छन्। ह्यामर संकुचन उपकरणको द्रुत मोल्ड प्रतिस्थापन प्रदर्शनले विभिन्न ट्यूब विशिष्टताहरू बीच द्रुत स्विच गर्न अनुमति दिन्छ, यसले विभिन्न आकारका अर्डरहरूको लागि धेरै अलग-अलग पाइप संकुचन गर्ने मेसिनहरू कन्फिगर गर्न अनावश्यक बनाउँदछ। साना र मध्यम आकारको प्रशोधन निर्माताहरूले 2mm देखि 40mm प्रशोधन दायरा भित्र राउन्ड ट्यूब उत्पादनहरूको सबै आन्तरिक व्यास घटाउने प्रशोधन कार्यहरू पूरा गर्न एउटै उपकरणमा भर पर्न सक्छन्।
6. हथौडा संकुचन संरचना र हाइड्रोलिक पाइप संकुचन उपकरण बीच तुलना
हालको मेटल ट्यूब प्रशोधन बजारमा दुई मुख्यधाराको पाइप संकुचन गर्ने प्रविधिहरू हावी छन्: हाइड्रोलिक स्ट्याटिक एक्सट्रुजन गठन र ह्यामर चक्रीय प्रभाव गठन। प्रत्येक संरचनासँग मिल्दो उत्पादन परिदृश्यहरू छन्, र ब्याच साइज, ट्यूब सामग्री र स्पेसिफिकेशन स्विचिङ फ्रिक्वेन्सी अनुसार उपयुक्त उपकरणहरू चयन गर्नाले बेमेल उपकरण प्रदर्शन उत्पादन दक्षता सीमित गर्नबाट बच्न सक्छ। सञ्चालन तर्क र अनुप्रयोग परिदृश्यहरूमा मुख्य भिन्नताहरूलाई निम्न तुलनात्मक विश्लेषणमा स्पष्ट रूपमा क्रमबद्ध गरिएको छ:
6.1 फोर्स एप्लिकेसन मोड भिन्नता गठन
हाइड्रोलिक संकुचन गर्ने मेसिनहरूले सम्पूर्ण संकुचन खण्डमा एक-पटक स्थिर दबाब लागू गर्दछ, एकल दबाव होल्डिङ चक्रमा गठन पूरा गर्दछ। तात्कालिक दबाब मूल्य उच्च छ, उच्च कठोरता संग बाक्लो पर्खाल कार्बन स्टील ट्यूब लागि उपयुक्त, तर पातलो नरम धातु ट्यूब मा सतह झुर्रियाँ र भित्ता मोटाई असमानता उत्पादन गर्न सजिलो छ। हथौडा संकुचन गर्ने उपकरणले सयौं कम-तीव्रता प्रभाव चक्रहरू मार्फत सानो विकृति जम्मा गर्छ, ट्यूब भित्तामा समान रूपमा तनाव सिर्जना गर्दछ, जुन पातलो-भित्ताको तामा, आल्मुनियम र पालिश गरिएको सजावटी ट्यूबहरूलाई कडा सतहको गुणस्तर आवश्यकताहरूसँग बढी अनुकूल हुन्छ।
6.2 उत्पादन लाइन स्पेस र सहायक उपकरण माग
हाइड्रोलिक पाइप संकुचन गर्ने मेसिनहरूलाई मिल्दो हाइड्रोलिक तेल स्टेशनहरू, तेल कूलिङ सर्कुलेशन प्रणाली र दबाब नियन्त्रण गर्ने सहायक कम्पोनेन्टहरू चाहिन्छ, मुख्य मेसिन बडीको छेउमा अतिरिक्त भुइँ ठाउँ ओगटेको छ। ह्यामर-प्रकारको उपकरणले स्वतन्त्र हाइड्रोलिक सपोर्टिङ सिस्टम बिना, एक सील गरिएको क्याबिनेट भित्र सबै शक्ति र कार्यान्वयन कम्पोनेन्टहरू एकीकृत गर्दछ, लगभग चालीस प्रतिशतले कुल भुइँको व्यवसाय घटाउँछ। सीमित उपकरण प्लेसमेन्ट स्पेसको साथ कम्प्याक्ट उत्पादन कार्यशालाहरूको लागि, ह्यामर संकुचन उपकरणको स्पष्ट लेआउट फाइदाहरू छन्।
6.3 स्पेसिफिकेशन स्विचिंग दक्षता ग्याप
धेरैजसो हाइड्रोलिक संकुचन गर्ने मेसिनहरूले धेरै बोल्टहरूद्वारा लक गरिएका निश्चित मोल्ड समूहहरू प्रयोग गर्छन्, मोल्ड प्रतिस्थापन समय औसतमा 30 मिनेट भन्दा बढी हुन्छ। ह्यामर संकुचन उपकरणको द्रुत द्रुत-रिलीज मोल्ड संरचनाले 10 मिनेट भित्र सम्पूर्ण प्रतिस्थापन समय नियन्त्रण गर्दछ, जसले बारम्बार स्पेसिफिकेशन स्विचिंग र सानो ब्याच अर्डरहरूको साथ कारखानाहरूमा स्पष्ट दक्षता फाइदाहरू ल्याउँछ। फिक्स्ड सिंगल ट्यूब साइजको साथ ठूलो उत्पादन लाइनहरूको लागि, ठूलो एकल गठन दबाबको साथ हाइड्रोलिक उपकरणहरूमा उच्च एकल-टुक्रा प्रशोधन गति हुन सक्छ, तर ह्यामर उपकरणले मिश्रित-विशिष्टता लचिलो उत्पादन वातावरणमा व्यापक दक्षता प्राप्त गर्दछ।
7. गठन मोल्डहरूको सेवा जीवन विस्तार गर्न सञ्चालन मानकीकरण
मोल्डहरू पाइप संकुचन प्रशोधन उपकरणहरूको मुख्य उपभोगयोग्य घटकहरू हुन्, र मानकीकृत दैनिक सञ्चालन चरणहरूले प्रभावकारी रूपमा असामान्य पहिरन, स्क्र्याच र मोल्ड भित्री सतहहरूको विकृति कम गर्न सक्छ, मोल्डहरूको प्रत्येक सेटको प्रयोगयोग्य चक्रलाई लम्ब्याउन र कार्यशालाहरूको प्रशोधनका लागि दीर्घकालीन कम्पोनेन्ट प्रतिस्थापन लागत घटाउन सक्छ। मानकीकृत सञ्चालन मापदण्डहरूको पूर्ण सेटले उपकरण सञ्चालन अघि, समयमा र पछि तीनवटा कोर लिङ्कहरू समावेश गर्दछ:
- पूर्व-सञ्चालन मोल्ड निरीक्षण: धातु पाउडर र अवशिष्ट लुब्रिकन्ट हटाउन सफा नरम कपडाले मोल्डको भित्री सतहलाई पुछ्नुहोस्; मोल्ड भित्री भित्तामा स-साना खाडलहरू र खरोंचहरू जाँच गर्नुहोस्, यदि सतह क्षति अवस्थित छ भने प्रशोधन गर्नु अघि पहिरिएको मोल्डहरू बदल्नुहोस्।
- इन-अपरेशन पाइप प्रिट्रीटमेन्ट: क्ल्याम्पिङ गर्नु अघि पाइपको छेउमा समान रूपमा विशेष धातु बनाउने लुब्रिकेन्टको पातलो तह लगाउनुहोस्, मोल्ड सतह घर्षणबाट बच्न प्रभाव बनाउँदा ट्यूबको बाहिरी पर्खाल र मोल्ड भित्री सतहबीचको घर्षण घटाउनुहोस्।
- पोस्ट-अपरेशन मोल्ड मर्मत: दैनिक उत्पादन शिफ्ट समाप्त भएपछि, मोल्डहरू छुट्याउन र तिनीहरूलाई एन्टी-रस्ट क्लिनिंग लिक्विडमा भिजाउनुहोस्, पूर्ण रूपमा हावामा सुकाउनुहोस् र मोल्ड मिश्र सतहको अक्सिडेशन रस्ट रोक्नको लागि सिल गरिएको एन्टी-डस्ट भण्डारण बक्सहरूमा भण्डार गर्नुहोस्।
स्नेहन नगरिएका कच्चा पाइपहरू प्रशोधन गर्ने वा मोल्ड गुहामा कडा धातुको फोहोर मिसाउने जस्ता अनुचित कार्यले मोल्ड बनाउने सतहमा अपरिवर्तनीय स्क्र्याच चिन्हहरू निम्त्याउँछ। एक पटक मोल्ड भित्री भित्तामा खरोंचहरू देखा पर्दा, संकुचित पाइपको छेउले सम्बन्धित रैखिक इन्डेन्टेसन दोषहरू बोक्नेछ, जुन पोस्ट-प्रोसेसिङलाई पालिस गरेर हटाउन सकिँदैन। मानकीकृत मर्मतका चरणहरूको कडा कार्यान्वयनले प्रत्येक मोल्ड समूहको सेवा चक्रलाई पचास प्रतिशत भन्दा बढी विस्तार गर्न सक्छ, मोल्ड प्रतिस्थापनको कारणले गर्दा मोल्ड खरीद र उपकरण डाउनटाइमको आवृत्ति घटाउँछ।
दैनिक मर्मत नियमहरूको अतिरिक्त, नियमित उपकरण निरीक्षण चक्रहरूमा हथौडा हेड क्लियरेन्सको क्यालिब्रेसन समावेश गर्न आवश्यक छ। ह्यामर हेड र मोल्ड बीचको अत्यधिक क्लियरेन्सले पाइपको आकारलाई अस्थिर बनाउँछ, जबकि धेरै सानो क्लियरेन्सले ह्यामर र मोल्ड कम्पोनेन्टहरूको पारस्परिक पहिरनलाई गति दिन्छ। उपकरण सञ्चालन घण्टा अनुसार ह्यामर असेंबली क्लियरेन्सको साप्ताहिक समायोजनले कारखाना क्यालिब्रेट गरिएको मानक मानहरू भित्र मिल्दो अन्तर राख्छ, समाप्त उत्पादन आयामी शुद्धता र मोल्ड पहिरनको गतिलाई सन्तुलनमा राख्छ।
8. ट्यूब संकुचन उपकरणको लागि साझा उत्पादन लेआउट मिलान योजनाहरू
विभिन्न कारखाना उत्पादन लाइन लेआउटहरूले प्लेसमेन्ट मोड र ट्यूब संकुचन उपकरणहरू द्वारा आवश्यक सहायक समर्थन सुविधाहरू निर्धारण गर्दछ। तीन परिपक्व लेआउट योजनाहरू कार्यशाला स्पेस साइज र प्रशोधन प्रवाह अनुक्रम अनुसार मेटल ट्यूब प्रशोधन निर्माताहरूले व्यापक रूपमा अपनाएका छन्, प्रत्येक योजना फरक उत्पादन सञ्चालन मोडहरूसँग मेल खान्छ:
8.1 स्वतन्त्र एकल-स्टेसन प्रशोधन लेआउट
यो लेआउट छरिएका स्वतन्त्र अर्डर प्रशोधनका साथ साना-स्तरीय प्रशोधन कार्यशालाहरूमा लागू हुन्छ, एउटा हथौडा संकुचन गर्ने मेसिनलाई काट्ने, पालिस गर्ने र थ्रेडिङ उपकरणबाट अलग गरिएको स्वतन्त्र प्रशोधन स्टेशनको रूपमा राखेर। स्वतन्त्र स्टेशनले 6000mm लम्बाइ भित्र लामो ट्युबहरूको म्यानुअल लोडिङ र अनलोडिङको लागि वरपरको अपरेशन स्पेस आरक्षित गर्दछ, र चल सामग्री भण्डारण र्याकहरू कच्चा ट्यूबहरू र तयार उत्पादनहरू छुट्टै भण्डारण गर्न मेसिनको छेउमा राख्न सकिन्छ। स्वतन्त्र लेआउटले अगाडि र पछाडि प्रशोधन उपकरणहरूसँग कन्भेइङ लाइनहरू मार्फत जडान गर्न आवश्यक पर्दैन, नवनिर्मित साना प्रशोधन कार्यशालाहरूको लागि कम रूपान्तरण लागतको साथ।
8.2 रैखिक असेंबली लाइन जडान गरिएको लेआउट
निरन्तर अर्डर गरिएको प्रशोधन प्रवाह भएका मध्यम आकारका निर्माताहरूले ट्यूब काट्ने स्टेशन र सतह परिष्करण स्टेशनको बीचमा संकुचन गर्ने उपकरणहरू राखेर रैखिक असेंबली लाइन लेआउट अपनाउँछन्। छोटो दुरीको रोलर कन्भिइङ फ्रेमहरू मेसिन बडीको दुबै छेउमा मिलाइन्छ जसले काटिएको कच्चा ट्युबहरूलाई क्ल्याम्पिङ चकमा स्वचालित रूपमा स्थानान्तरण गर्दछ, र बनाइएको संकुचित ट्यूबहरूलाई पछिको पालिश प्रक्रियाहरूमा पठाउँदछ। एकीकृत रैखिक लेआउटले अर्ध-समाप्त ट्यूबहरूको म्यानुअल ह्यान्डलिङ फ्रिक्वेन्सी कम गर्छ, श्रम तीव्रता कम गर्छ र म्यानुअल स्थानान्तरणको समयमा सतह टक्कर खरोंचबाट बच्न।
8.3 बहु-मेसिन समानान्तर लचिलो उत्पादन लेआउट
मिश्रित थोक अर्डर प्राप्त गर्ने ठूला प्रशोधन कारखानाहरूले साझा कच्चा माल भण्डारण क्षेत्र र उपकरण समूहहरूको बीचमा एकीकृत समाप्त उत्पादन क्रमबद्ध क्षेत्रको साथ समानान्तर लेआउटमा बहु हथौडा संकुचन गर्ने मेसिनहरू कन्फिगर गर्छन्। प्रत्येक मेसिनले छेउछाउका उपकरणहरूमा हस्तक्षेप नगरी स्वतन्त्र रूपमा विभिन्न ट्यूब विशिष्टताहरू प्रशोधन गर्न सक्छ, र अपरेटरहरूले साधारण स्वचालित क्ल्याम्पिङ र ह्यामर संकुचन उपकरणको सञ्चालन तर्कको कारणले एकैसाथ दुई देखि तीनवटा मेसिनको चार्ज लिन सक्छन्। समानान्तर लेआउटले वर्कशप फ्लोर क्षेत्रलाई उल्लेखनीय रूपमा विस्तार नगरी उत्पादन शिखर मौसमहरूमा समग्र अर्डर डेलिभरी क्षमतामा धेरै सुधार गर्दछ।
9. ट्यूब ह्यामर संकुचन प्रशोधन बारे प्रायः सोधिने प्राविधिक प्रश्नहरू
मानक प्रशोधन दायरा भित्र पर्खाल मोटाई संग स्टेनलेस स्टील ट्यूब को लागी, सामान्य कोठा तापमान उत्पादन वातावरण अन्तर्गत पूर्व तताउने सहायक उपकरण आवश्यक पर्दैन। ह्यामर एसेम्ब्लीको निरन्तर चक्रीय प्रभाव बलले चिसो गठनलाई स्थिर रूपमा पूरा गर्दछ, र मेसिनको मिल्दो भित्ता मोटाई सीमा नाघ्ने अल्ट्रा-बाक्लो पर्खाल ट्युबहरूलाई गठन प्रतिरोध कम गर्न हल्का प्रिहिटिंग चाहिन्छ। प्लास्टिक मोल्डिङ उद्योगमा प्रयोग हुने परम्परागत तातो धावक तताउने ट्युबहरूले सिधै चिसो हथौडा प्रशोधन मार्फत पूर्ण व्यास घटाउने काम पूरा गर्न सक्छ।
क्यालिब्रेटेड मोल्डहरू र मानक ह्यामर क्लियरेन्स समायोजनको साथ, संकुचित पाइप छेउको बाहिरी व्यास सहिष्णुता ± ०.०५ मिमी भित्र नियन्त्रण गर्न सकिन्छ, जसले हार्डवेयर, उपकरण र तताउने उपकरण उद्योगहरूको सटीक असेंबली आवश्यकताहरू पूरा गर्दछ। 6000mm नजिकैको लामो-लम्बाइका ट्युबहरूले संकुचन खण्डहरूमा निरन्तर सहिष्णुता स्तर राख्छन् जब सहायक समर्थन फ्रेमहरू बनाउँदा आत्म-वजन झुकाउने हस्तक्षेप हटाउनका लागि मिलाइन्छ।
सम्पूर्ण मेसिनले बन्द कम्पन अलगाव क्याबिनेट र उपकरण खोल भित्र निर्मित शोर अवशोषण कपास अपनाउँछ, र अपरेटिङ शोर मान औद्योगिक कार्यशाला मानक दायरा भित्र नियन्त्रण गरिन्छ। सामान्य उत्पादन कार्यशालाहरूले स्वतन्त्र आवाज घटाउने कोठाहरू कन्फिगर गर्न आवश्यक पर्दैन; कडा अल्ट्रा-कम आवाज वातावरणीय आवश्यकताहरू भएका कारखानाहरूले मात्र वास्तविक आवश्यकता अनुसार मेसिन बडीको छेउमा बाह्य सहायक ध्वनि इन्सुलेशन प्यानलहरू थप्न सक्छन्।
पाइप रिङ्किङ मुख्यतया तीन कारकहरूबाट आउँछ: बन्नु अघि अपर्याप्त स्नेहक कोटिंग, बेमेल मोल्ड भित्री व्यास आकार र अत्यधिक हथौडा प्रभाव क्लियरेन्स। समान समाधानहरूमा पाइपको छेउमा समान रूपमा गठन गर्ने लुब्रिकेन्ट लागू गर्ने, मोल्ड पोजिसनिङ स्केललाई पुन: क्यालिब्रेट गर्ने र ह्यामर एसेम्बली क्लियरेन्सलाई कारखाना मानक मूल्यमा समायोजन गर्ने समावेश छ। तीन प्यारामिटरहरू समायोजन गरेपछि, धेरै प्रशोधन अवस्थाहरूमा झुर्राउने दोषहरू पूर्ण रूपमा हटाउन सकिन्छ।
10. प्रेसिजन ट्यूब गठनको लागि अनुकूलित प्रशोधन समाधानहरू पहुँच गर्नुहोस्
प्रत्येक धातु ट्यूब प्रशोधन कारखाना उत्पादन प्रकार, अर्डर ब्याच आकार र कार्यशाला लेआउट अवस्थाहरूमा आधारित अद्वितीय उत्पादन मागहरू छन्, त्यसैले मानकीकृत श्रृंखला उपकरणहरू व्यक्तिगत प्रशोधन आवश्यकताहरू फिट गर्न अनुकूलित सहायक कम्पोनेन्टहरूसँग मिलाउन सकिन्छ। सहायक अनुकूलन कन्फिगरेसनहरूमा लामो ट्यूब स्वचालित समर्थन फ्रेमहरू, स्वचालित फिडिङ रोलर टेबलहरू, विशेष एन्टि-स्क्र्याच मोल्ड भित्री आस्तीनहरू र डिजिटल साइज डिस्प्ले मोड्युलहरू समावेश छन्, जुन मेसिनको कोर ह्यामर बनाउने संरचना परिमार्जन नगरी वास्तविक उत्पादन आवश्यकताहरू अनुसार स्वतन्त्र रूपमा जोड्न सकिन्छ।
Zhaoqing Feihong मेसिनरी र इलेक्ट्रिकल कं, लिमिटेडधेरै उद्योगहरूमा मेटल ट्यूब प्रशोधन कारखानाहरूबाट सङ्कलन गरिएको साइट उत्पादन परीक्षण डेटाको वर्षहरूमा आधारित संरचनात्मक डिजाइन र प्रशोधन प्यारामिटरहरू अनुकूलन गर्दै पूर्ण श्रृंखला ह्यामर-प्रकारको ट्यूब संकुचन उपकरणहरू विकास र निर्माण गर्दछ। प्रत्येक उपकरण मोडेलले वितरण अघि निरन्तर चलिरहेको उमेरको परीक्षणबाट गुज्रिन्छ, प्रभाव निर्माण गर्ने शक्तिको स्थिरता, मोल्ड लक गर्ने संयन्त्र र मिश्रित-स्पेसिफिकेशन प्रशोधन अवस्थाहरूमा दीर्घकालीन सञ्चालन कार्यसम्पादनको प्रमाणीकरण गर्दछ।
बहु-विशिष्टीकरण सानो ब्याच ट्यूब उत्पादनको लागि उपयुक्त लचिलो पाइप बनाउने उपकरणहरू खोज्ने निर्माताहरूको लागि, मेसिन प्रशोधन प्यारामिटरहरू र आन्तरिक उत्पादन लाइनहरू बीचको मिल्दो डिग्रीको मूल्याङ्कन उपयुक्त बनाउने उपकरणहरू चयन गर्न प्रमुख चरण हो। द्रुत मोल्ड प्रतिस्थापन, फराकिलो ट्यूब व्यास प्रशोधन दायरा र एकीकृत कम्प्याक्ट संरचनाको मुख्य फाइदाहरूले ह्यामर संकुचन उपकरणलाई लचिलो सटीक ट्युबिंग प्रशोधन कार्यशालाहरूको लागि भरपर्दो विकल्प बनाउँदछ।
फैलिएको कम-तनाव प्रभाव गठन मोडले स्थिर निकासी प्रशोधनमा सामान्य धेरै गुणस्तर दोषहरू बेवास्ता गर्छ, समाप्त संकुचित ट्यूबहरूको अस्वीकृति दर घटाउँछ र पोस्ट-प्रोसेसिङ पॉलिशिंग र सुधार प्रक्रियाहरूलाई सरल बनाउँछ। उत्पादन टोलीहरूले स्पेसिफिकेशन स्विचिंगको कारणले बारम्बार बन्द समायोजन बिना स्थिर निरन्तर ट्यूब गठनमा ध्यान केन्द्रित गर्न सक्छ, कच्चा माल काट्नेदेखि समाप्त उत्पादन डेलिभरीसम्म सम्पूर्ण ट्यूब प्रशोधन कार्यप्रवाहको सहजता सुधार गर्दै।
नियमित रूपमा ट्यूब उत्पादन विशिष्टताहरू अद्यावधिक गर्ने र मिश्रित सानो-ब्याच अर्डरहरू प्राप्त गर्ने कारखानाहरूका लागि, ह्यामर-टाइप फर्मिङ टेक्नोलोजीद्वारा ल्याइएको व्यापक परिचालन लचिलोपनले स्थिर दीर्घकालीन उत्पादन फाइदाहरू सिर्जना गर्दछ जुन एकल-विशिष्टता समर्पित संकुचन उपकरणहरू मिल्न सक्दैन। श्रृंखला उपकरणको मानकीकृत प्यारामिटर दायराले हार्डवेयर, तताउने उपकरण र सटीक उपकरण निर्माण क्षेत्रहरूमा मुख्यधारा राउन्ड ट्यूब गठन मागहरू समेट्छ, विभिन्न पाइप व्यास आकारहरू ह्यान्डल गर्न धेरै अलग-अलग फारमिङ मेसिनहरू तैनाथ गर्ने आवश्यकतालाई कम गर्दै।
ट्यूब सामग्री, पाइप व्यास दायरा र आन्तरिक प्रशोधन उत्पादनहरूको संकुचन लम्बाइ पुष्टि गरेपछि, उत्पादन प्रबन्धकहरूले लक्षित उपकरण कन्फिगरेसन सुझावहरू र विस्तृत प्राविधिक प्यारामिटर परिचय प्राप्त गर्न सक्छन् वास्तविक कार्यशाला लेआउट र दैनिक उत्पादन क्षमता मागहरू मिलाउन। सेमी-स्वचालित फिडिङ र डिस्चार्जिङको अनुभूति गर्न मानक मेसिन बडीमा कस्टम सहायक संरचनात्मक सामानहरू थप्न सकिन्छ, निरन्तर प्रशोधन शिफ्टहरूमा म्यानुअल अपरेशन चरणहरू थप घटाउन।
उपकरण प्राविधिक इन्जिनियरहरूले फ्याक्ट्री साइट साइज र प्रशोधन प्रवाह अनुक्रम अनुसार लक्षित लेआउट योजनाहरू र अपरेशन स्पेसिफिकेशन कागजातहरू क्रमबद्ध गर्न सक्छन्, उत्पादन टोलीहरूलाई उपकरण आगमन पछि स्थिर उपकरण कमीशन र द्रुत कार्यकर्ता सञ्चालन प्रशिक्षण पूरा गर्न मद्दत गर्दछ। पूरा पोस्ट-डिलिभरी प्राविधिक मार्गदर्शनले मोल्ड मर्मत मापदण्डहरू, दैनिक उपकरण निरीक्षण चेकलिस्टहरू र सामान्य गठन दोष समायोजन विधिहरू, साइटमा ट्यूब संकुचन प्रशोधन स्टेशनहरूको दीर्घकालीन स्थिर सञ्चालनलाई समर्थन गर्दछ।
प्राविधिक समाधानहरू बनाउने कस्टम प्रेसिजन ट्यूब अब प्राप्त गर्नुहोस्
लक्षित उपकरण कन्फिगरेसन सुझावहरू र पूर्ण प्राविधिक प्यारामिटर कागजातहरू प्राप्त गर्न आफ्नो ट्यूब प्रशोधन विशिष्टताहरू, कार्यशाला लेआउट अवस्थाहरू र दैनिक उत्पादन मागहरू साझेदारी गर्नुहोस्।
