किन फ्ल्याट पाइप बेन्डरले आधुनिक निर्माणमा परिशुद्धता झुकाउने पुन: परिभाषित गर्दैछ?

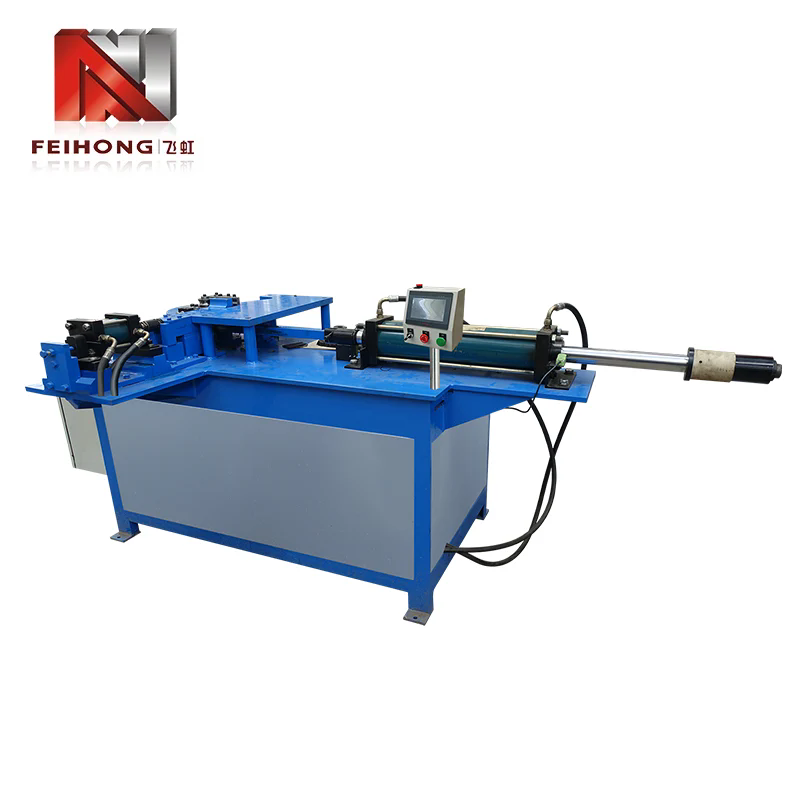

दफ्ल्याट पाइप बेंडरफ्ल्याट प्रोफाइल पाइप वा ट्युबहरू झुकाउन डिजाइन गरिएको एउटा विशेष मेसिन हो—अर्थात, पाइपहरू जसको क्रस-सेक्शन कडा रूपमा गोलाकारको सट्टा आयताकार, अण्डाकार वा समतल हुन्छ—न्युनतम विकृति, रिंकल वा पतन भएको सटीक कोणात्मक आकारहरूमा।

उत्पादन मापदण्डहरू

तल एक उच्च प्रदर्शन फ्लैट पाइप बेन्डर को लागी एक विशिष्ट विशिष्टता तालिका छ - वास्तविक मान मोडेल र निर्माता द्वारा भिन्न हुनेछ:

यी प्यारामिटरहरूले फ्ल्याट पाइप बेन्डर के गर्न सक्षम छ, एउटा छान्दा के जाँच गर्ने, र यो किन महत्त्वपूर्ण छ भन्ने आधारको रूपमा सेवा गर्ने आधारभूत बुझाइ प्रदान गर्दछ।

किन फ्ल्याट पाइप बेन्डर बढ्दो महत्त्वपूर्ण छ

किन यो बनावटी अनुप्रयोगहरूमा महत्त्वपूर्ण छ

• फ्ल्याट प्रोफाइलहरू (गोल पाइपहरूको सट्टा) संरचनात्मक फ्रेमवर्क, सजावटी मेटलवर्क, HVAC डक्टहरू, एन्क्लोजरहरू र फर्निचरहरूमा सामान्य छन्। विरूपण बिना नै यिनीहरूलाई सही रूपमा झुकाउने आवश्यकताले माग बढाउँछ।

• परम्परागत राउन्ड-पाइप बन्डरहरू प्रायः समतल प्रोफाइलहरूसँग संघर्ष गर्छन्: पतन, झिम्की, किङ्किङ वा खण्डको क्षतिको जोखिम उच्च छ। उदाहरणका लागि, मानक ट्यूब-ब्यान्डिङ मार्गदर्शनले खण्ड अखण्डता कायम राख्न आन्तरिक समर्थन (म्यान्डरेल) वा विशेष टुलिङ आवश्यक हुन्छ भनी बताउँछ।

• उच्च परिशुद्धता, दोहोर्याउन मिल्ने झुकावको साथ, फ्ल्याट पाइप बन्डरले स्क्र्याप घटाउँछ, थ्रुपुट बढाउँछ, र अन्तिम-उत्पादन सौन्दर्यशास्त्र र संरचनात्मक कार्यसम्पादन सुधार गर्दछ।

• आधुनिक दुबला/लचिलो उत्पादन वातावरणमा, तुरुन्तै टुलिङ स्विच गर्ने र विभिन्न फ्ल्याट साइजहरू (जटिल झुकावहरूसँग पनि) झुकाउने क्षमताले प्रतिस्पर्धात्मक लाभ दिन्छ।

• फर्निचर, अटोमोटिभ, वास्तुकला स्थापनाहरूमा हल्का तौल सामग्री (एल्युमिनियम, पातलो पर्खालको स्टिल) तर्फको प्रवृत्तिले सही फ्ल्याट-प्रोफाइल झुकाउनेलाई अझ महत्त्वपूर्ण बनाउँछ।

किन फाइदाहरू महत्त्वपूर्ण छन्

• सटीक र दोहोर्याउने योग्यता: फ्ल्याट प्रोफाइल पाइपहरू झुकाउँदा, मेसिनले पर्खालको अखण्डता र सही कोण कायम गर्नुपर्छ, जुन परम्परागत विधिहरूले सधैं डेलिभर गर्न सक्दैन।

• घटाइएको विरूपण: टुलिङ फ्ल्याट प्रोफाइलहरूको लागि डिजाइन गरिएको हुनाले, क्रस-सेक्शन पतन, सपाट, वा अत्यधिक बाहिरी-भित्ता स्ट्रेचिङको जोखिम कम हुन्छ।

• बहुमुखी प्रतिभा: फरक आकार र प्रोफाइलहरूको लागि बहुविधहरूलाई समर्थन गर्ने एउटा मेसिनको अर्थ कम मेशिनहरू, कम लागत, र छिटो परिवर्तन-ओभर।

• लागत-प्रभावकारिता: कम स्क्र्याप, कम पुन: कार्य, उपकरण परिवर्तनहरूको लागि कम डाउनटाइम - सबै कुल लागत प्रति झुकाव घटाउनुहोस्।

• फ्यूचर-प्रूफिङ: डिजाइनको जटिलता बढ्दै जाँदा (बक्र फर्निचर, आर्किटेक्चरल फ्रेमहरू, HVAC कस्टम डक्टहरू), उन्नत फ्ल्याट-प्रोफाइल झुकाउने क्षमता भएका मेसिनहरू थप प्रयोग हेर्न खडा हुन्छन्।

किन भविष्यको प्रवृत्ति अनुकूल छ

• अनुकूलन र सानो-ब्याच निर्माण (बृहत-उत्पादन) तर्फ सर्नुको अर्थ मेसिनहरू लचिलो, सटीक र सेटअप गर्न द्रुत हुनुपर्छ — फ्ल्याट पाइप बन्डरले प्रदान गर्ने गुणहरू।

• CNC नियन्त्रणहरू, सर्वो ड्राइभहरू, उन्नत सेन्सरहरू र उद्योग 4.0 क्षमताहरूसँगको एकीकरणहरू फ्ल्याट-प्रोफाइल बेन्डिङ मेसिनहरूमा आउँदैछन्, स्मार्ट उत्पादन, निगरानी र स्वचालन सक्षम पार्दै।

• स्थिरताको दबाब (हल्का तौल सामग्री, कम जोड्ने/वेल्डहरू) ले मेसिनहरूको माग बढाउँछ जसले सामग्रीलाई कमजोर नगरी वा विकृति सिर्जना नगरी सफासँग झुकाउन सक्छ।

• निर्माण, फर्निचर र आर्किटेक्चरल मेटल-वर्क उद्योगहरूले फ्ल्याट-प्रोफाइल पाइपिङ/ट्युबिङ र नेत्रहीन रूपमा पर्दाफास हुने मेटलवर्क अपनाउने क्रममा, सफा, सटीक झुकाव (कुनै देखिने उपकरण चिन्ह वा विकृति) को माग बढ्छ।

फ्ल्याट पाइप बेन्डरले कसरी काम गर्छ र कसरी चयन गर्ने, सञ्चालन गर्ने र मर्मत गर्ने

यसले कसरी काम गर्छ

• फ्ल्याट प्रोफाइल पाइपलाई यसको विशिष्ट क्रस-सेक्शनको लागि बनाइएको डाइ वा टुलिङ सेटमा सुरक्षित गरिन्छ।

• मेसिनले सेक्शन आकार (ट्युब बेन्डिङ जस्तै तर फ्ल्याट प्रोफाइलको लागि अनुकूलित) कायम राख्दा केन्द्र-रेखा त्रिज्या वरिपरि घुमाउनको लागि फोरमिङ डाइ, क्ल्याम्प ब्लक, वाइपर डाइ (केही डिजाइनहरूमा) र प्रेसर जुत्ता (वा रोलर) प्रयोग गर्दछ।

• मेसिनले झुकाउने कोण, त्रिज्या, टुलिङ्ग संलग्नता नियन्त्रण गर्दछ र सामग्रीको आधारमा वसन्त-ब्याकको लागि क्षतिपूर्ति गर्न सक्छ।

• विशेष फ्ल्याट-प्रोफाइल डाइजले बाहिरी पर्खाललाई अत्याधिक तान्न र भित्री पर्खाललाई ढल्न वा झिम्की हुनबाट रोक्छ — टुलिङमा आवश्यक भएमा समायोज्य समर्थन वा म्यान्डरेलहरू समावेश हुन सक्छन्।

• झुकेपछि, प्रोफाइलले फिनिशिङ प्राप्त गर्न सक्छ (डिबरिङ, छेउको सिधा गर्ने) तर महत्त्वपूर्ण मान भनेको बेन्ड सही, सफा र संरचनात्मक रूपमा ध्वनि हो।

कसरी सही मेसिन चयन गर्न

फ्ल्याट पाइप बन्डर छनौट गर्दा, निम्न मापदण्डहरू विचार गर्नुहोस्:

• प्रोफाइल साइज दायरा: मेसिनले तपाईंले झुकाउने सबैभन्दा ठूलो र सबैभन्दा सानो फ्ल्याट प्रोफाइलहरूलाई समर्थन गर्दछ (चौडाइ र मोटाई दुवैमा) सुनिश्चित गर्नुहोस्।

• न्यूनतम त्रिज्या: मेसिनले प्रोफाइललाई नोक्सान नगरी आवश्यक न्यूनतम त्रिज्यामा झुकाउन सक्छ भनेर पुष्टि गर्नुहोस् (समतल प्रोफाइलहरूमा सानो त्रिज्याले पतनको जोखिम बढाउँछ सम्झनुहोस्)।

• कोण क्षमता र दोहोर्याउने योग्यता: कोण दायरा र दोहोरिने क्षमता सहिष्णुता जाँच गर्नुहोस् (जस्तै, ± ०.५° वा कडा)।

• टूलिङ परिवर्तन-ओभर: विभिन्न प्रोफाइलहरू ह्यान्डल गर्नको लागि तपाईं कति छिटो र सजिलैसँग टुलिङ/डिज स्विच गर्न सक्नुहुन्छ? यसले थ्रुपुटलाई असर गर्छ।

• सामग्री अनुकूलता: तपाईंले प्रयोग गर्नुहुने सामग्री प्रकारहरू (स्टील, एल्युमिनियम, स्टेनलेस, तामा) र भित्ता-मोटाईका लागि मेसिन मूल्याङ्कन गरिएको छ भनी प्रमाणित गर्नुहोस्।

• ड्राइभ संयन्त्र र नियन्त्रण: इलेक्ट्रिक सर्वो ड्राइभले उच्च परिशुद्धता प्रदान गर्दछ; हाइड्रोलिकले मोटो प्रोफाइलहरूको लागि बल प्रस्ताव गर्न सक्छ; सीएनसी नियन्त्रणले दोहोर्याउने कार्यहरूको लागि झुकाउने कार्यक्रमहरू भण्डारण गर्न अनुमति दिन्छ।

• समर्थन र मर्मत: राम्रो विश्वव्यापी सेवा, स्पेयर पार्ट्स उपलब्धता र प्रशिक्षण संग एक निर्माता चयन गर्नुहोस्।

• पदचिह्न र भविष्यको लचिलोपन: मेसिनले तपाईंको भुइँ-स्पेसमा फिट हुनुपर्छ र भविष्यमा अपग्रेडहरू (जस्तै, स्वचालन, सेन्सर निगरानी) को लागि अनुमति दिनुपर्छ।

राम्रो नतिजाको लागि यसलाई कसरी सञ्चालन र मर्मत गर्ने

• झुक्नु अघि, विशेष प्रोफाइलसँग पहिरन, पङ्क्तिबद्धता र अनुकूलताको लागि टुलिङ/डाइहरू निरीक्षण गर्नुहोस्। पहिरिएको उपकरणले विरूपण जोखिम बढाउँछ।

• झुकेको समयमा आन्दोलन रोक्नको लागि डाइमा फ्ल्याट प्रोफाइललाई राम्ररी क्ल्याम्प गर्नुहोस्। Mis-clamping विरूपण र गलत झुकाव को एक सामान्य कारण हो।

• वसन्त-ब्याक, सामग्रीको प्रकार, भित्ता मोटाई र प्रोफाइल ज्यामितिलाई ध्यानमा राख्दै सही त्रिज्या र कोण कार्यक्रम चयन गर्नुहोस्।

• सपाट हुने, चाउरी पर्ने वा पतन हुने संकेतहरूको लागि झुकाउने प्रक्रियालाई निगरानी गर्नुहोस् — विशेष गरी फ्ल्याट प्रोफाइलहरूमा टाइट रेडी झुकाउँदा। मेसिनका कम्पोनेन्टहरू (क्ल्याम्प, वाइपर डाइ, सपोर्ट) यी दोषहरूलाई रोक्नु पर्छ।

• झुक्नु पछि, आयामी सहिष्णुता विरुद्ध उत्पादन जाँच गर्नुहोस्: कोण, त्रिज्या, खण्ड अखण्डता, कुनै देखिने किंक वा फोल्डहरू छैनन्।

• निवारक मर्मत: नियमित रूपमा हाइड्रोलिक/सर्वो प्रणाली, गतिशील भागहरूको स्नेहन, टुलिङ पङ्क्तिबद्धता, डाइ अवस्था र सुरक्षा उपकरणहरूको निरीक्षण गर्नुहोस्।

• पहिरिएको बेला टुलिङ बदल्नुहोस्: फ्ल्याट प्रोफाइल बेन्डिङले टुलिङमा उच्च तनाव दिन्छ, प्रारम्भिक प्रतिस्थापनले स्क्र्याप र डाउनटाइम रोक्छ।

• तालिम र सुरक्षा: अपरेटरहरूले फ्ल्याट प्रोफाइल झुकाउने प्रक्रिया, सम्भावित समस्याहरू (जस्तै आन्तरिक पतन वा बाहिरी पर्खाल पातलो हुनु) र मेसिनको सुरक्षित सञ्चालन बुझेको सुनिश्चित गर्नुहोस्।

• रेकर्ड-किपिङ: दोहोरिने कार्यहरूका लागि, झुकाउने कार्यक्रमहरू, टुलिङ सेटिङहरू र सामग्री डेटा बचत गर्नुहोस्—यसले समयसँगै स्थिरता कायम राख्न मद्दत गर्छ र सेटअप त्रुटिहरू कम गर्छ।

सामान्य ग्राहक प्रश्नहरू (FAQ)

प्रश्न: यो मेसिन प्रयोग गरी फ्ल्याट-प्रोफाइल पाइपहरूको लागि न्यूनतम बेन्ड त्रिज्या के हो?
A: न्यूनतम बेन्ड त्रिज्या सामग्री र मोटाईमा निर्भर गर्दछ, तर थम्बको राम्रो नियम भनेको पतन वा चाउरी पर्नबाट जोगाउन समतल प्रोफाइलको समग्र उचाइ (मोटाई) को कम्तिमा तीन गुणा केन्द्र-रेखा त्रिज्या कायम राख्नु हो।
Q: के मानक राउन्ड-पाइप झुकाउने मेसिनहरूले विशेष टुलिङ बिना फ्ल्याट प्रोफाइलहरू झुकाउन सक्छन्?
A: जबकि केही राउन्ड-पाइप बेन्डरहरूले फ्ल्याटेन्ड प्रोफाइलहरू ह्यान्डल गर्ने प्रयास गर्न सक्छन्, तिनीहरूसँग सामान्यतया फ्ल्याट प्रोफाइलहरूको लागि आवश्यक विशेष उपकरण र समर्थनको अभाव हुन्छ र यसले खराब खण्ड अखण्डता (झुर्राहरू, पतन, असमान पर्खाल मोटाई) हुन सक्छ। उत्कृष्ट नतिजाहरूको लागि, फ्ल्याट-प्रोफाइल झुकाउनको लागि विशेष रूपमा डिजाइन गरिएको मेसिन प्रयोग गर्नुहोस्।

भविष्यको प्रवृत्ति, ब्रान्ड स्थिति, र निष्कर्ष

फ्ल्याट-प्रोफाइल पाइप झुकाव मा भविष्य प्रवृत्ति

• स्वचालन र स्मार्ट टूलिङ्ग: मेसिनहरूले झुकाउने बल, उपकरणको पहिरन, प्रोफाइल विरूपण निगरानी गर्न र वास्तविक-समय प्रतिक्रिया प्रदान गर्न सेन्सरहरूलाई बढ्दो रूपमा एकीकृत गर्नेछ - र विश्लेषण, भविष्यवाणी मर्मत र अंश-ट्रेसेबिलिटीको लागि उद्योग 4.0 प्रणालीहरूमा लिङ्क गर्नेछ।

• लचिलो निर्माण: उत्पादन साना ब्याचहरू, अनुकूलन योग्य आर्किटेक्चरल फ्रेमहरू, बेस्पोक फर्निचर र द्रुत रूपमा परिवर्तन हुने डिजाइनहरू, द्रुत टुलिङ परिवर्तन-ओभरको साथ फ्ल्याट-प्रोफाइल बेन्डरहरू, भण्डारण गरिएका कार्यक्रमहरू र CNC एकीकरणहरू थप मूल्यवान हुनेछन्।

• हल्का तौलका सामग्री र जटिल आकारहरू: एल्युमिनियम, पातलो पर्खालको स्टिल र विदेशी मिश्र धातुहरूको वृद्धिसँगै, फ्ल्याट-प्रोफाइल झुकाउने मेसिनहरूलाई कडा त्रिज्या वा थप जटिल प्रोफाइलहरू झुकाउँदा अखण्डता कायम राख्नको लागि परिष्कृत नियन्त्रण र टूलिङ आवश्यक पर्दछ।

• स्थायित्व र फोहोर घटाउने: सटीक झुकावले स्क्र्याप र ऊर्जा उपयोग कम गर्दछ; फ्ल्याट प्रोफाइलहरूको लागि अनुकूलित मेशिनहरूले दिगो उत्पादन अभ्यासहरूमा योगदान दिन्छ।

• ग्लोबल सर्भिस र मोड्युलर अपग्रेडहरू: प्रयोगकर्ताहरूले यी मेसिनहरूलाई विश्वव्यापी रूपमा अपनाएपछि, मोड्युलर अपग्रेडहरू प्रदान गर्ने निर्माताहरू (CNC देखि स्वचालनमा सर्वो) र विश्वव्यापी सेवा नेटवर्कहरू बाहिर खडा हुनेछन्।

ब्रान्डफेइहोङउच्च गुणस्तरको फ्ल्याट पाइप बेन्डर मेसिनहरू प्रस्ताव गर्न तयार छ जुन माथिको विशिष्टता र भविष्य-प्रूफिंग मापदण्डहरू पूरा गर्दछ। मोडेल चयन, उपकरण वा अनुकूलित समाधान बारे कुनै पनि सोधपुछको लागि, स्वतन्त्र महसुस गर्नुहोस्हामीलाई सम्पर्क गर्नुहोस्र हाम्रा उत्पादन विशेषज्ञहरूले तपाईंलाई तुरुन्तै सहयोग गर्नेछन्।
